Dernièrement, j'ai reçu un kit Wraith à monter, et j'avais vu sur le site de la vacheRC de chouettes PitMats, mais alors hors de prix pour les faire venir en France Alors, comme en plus du RC, je suis un boiseux, j'ai décidé le faire le Pit Mat de Jippi, soit le J-PitMat. Avant le détail de la fabrication, voici le résultat : Franchement, ça a été super pratique durant le montage du Wraith, et ça le sera à chaque modification, je pense.
Pour décider des dimensions, je suis parti de celles du Wraith. Il fait 48cm de long, donc pour moi, la partie centrale doit faire un peu plus. Et comme on doit faire pivoter l'engin, la partie centrale doit être carrée. Elle fait donc pour moi 52x52cm. Pour la partie extérieure, c'est ma table de montage qui a décidé de la dimension. Elle fait 85cm de large, donc le J-PitMat doit faire un peu moins. Un autre critère, est la facilité à diviser les dimensions pendant la construction, je ne choisis donc que des nombres paires. Ce sera donc 80cm de large. Chaque séparation fera 2cm de large, toujours pour le coté paire, et aussi, ça laisse la place pour mettre les gros doigts quand je saisis une pièce dans les petites cases. Donc la hauteur du J-PitMat fera 2+52+2=56cm Les 2 goulottes de chaque coté feront donc (80-2-2-2-2-52)/2=10cm. Impeccable, un nombre paire, je valide Dans les goulottes, j'insérerai 2 séparations en forme de H. Vous pourrez les placer où cela vous convient le mieux. Le H sépare la goulotte en 2 via une séparation de 2cm, il reste donc (10-2)/2=4cm de large pour la petite case. Afin qu'elle ne soit pas trop petite, je décide de la faire de 6cm de hauteur. Voici donc comment j'ai choisi les dimensions en fonction de la longueur du Wraith, et de la largeur de la table. A vos calculs pour votre J-PitMat perso Pour le bois, j'ai utilisé du médium de 4 ou 5mm d'épaisseur, je ne sais plus, et ce n'est pas très important. Voici donc le plan que j'ai réalisé avec Sketchup : Voici aussi la version non redimensionnée que vous pourrez imprimer : https://i58.servimg.com/u/f58/15/45/93/42/j-pitm10.jpg
Voici les outils dont vous aurez besoin : -Scie circulaire -Ponceuse à bande -Petit marteau -Des petites pointes -Pince -Crayon -Gomme -Réglet -Brosse plate -Eponge à poncer -Colle à bois (rapide de préférence) -1 rondelle large La fiche de débit en cm : -Plateau : 80x56 -Baguettes de 2cm de large (quantité) : 80 (2), 52 (4), 10 (8), 6 (4) Ce qui doit vous donner ceci
Et maintenant, les différentes étapes détaillées en photo. Découpe du panneau de médium de 5mm aux dimensions choisies : 80x56cm Puis les baguettes à la chaîne qu'il suffit ensuite de débiter aux bonnes dimensions
La coupe des baguettes coince un peu parfois dans la circulaire, ce qui brûle les surfaces C'est là qu'intervient la ponceuse à bande mise sur l'envers, donc en stationnaire. La mienne est équipée de pieds spéciaux permettant de le faire. Il suffit de passer toutes les coupes sur l'abrasif, sans trop appuyer pour rendre sa couleur au MDF
moi je fais ça avec une serviette éponge et un bol magnétique... Ça marche bien et surement moins cher. Mais tu à toujours le plaisir du Home-made!
Nous pouvons maintenant passer à l'assemblage. Chaque baguette est collée, je fais donc 2 filets, que j'étale ensuite avec un petit pinceau que j'ai oublié de mettre dans la liste. C'est mon coté poisson rouge (Ze Red Fish) Je commence logiquement par les baguettes du contour, d'abord les grandes de 80, puis celles de 52 Pour maintenir en place les baguettes, je cloue une petite pointe ça et là. Afin d'éviter de frapper mes petites saucisses, j'utilise une pince pour tenir les pointes, et un petit marteau suffit

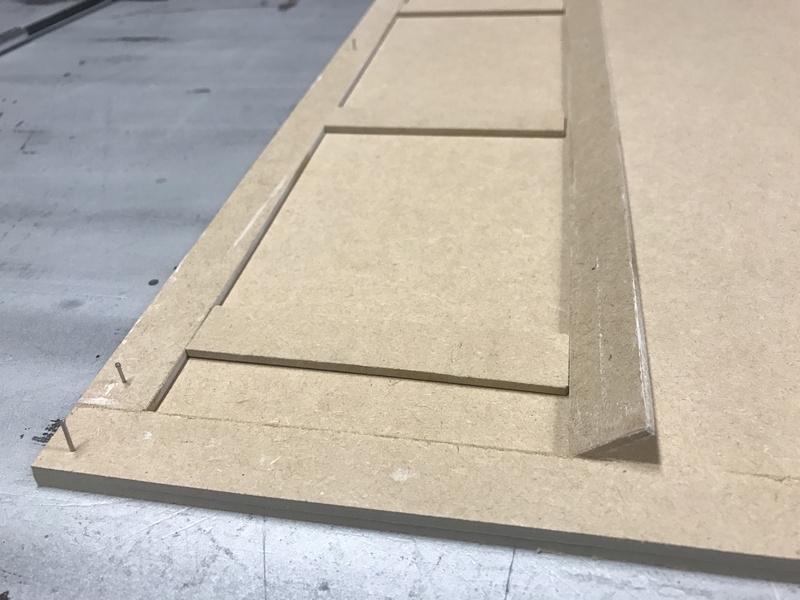

Ensuite, c'est au tour des 2 autres baguettes de 52 positionnées à 10cm des bords. Inutile de mesurer, j'utilise les baguettes de 10 en guise de guide Puis, les premières baguettes de 10 dans les goulottes ainsi créées, ici, selon mon plan, à 20cm du bord (dimension décidée selon la longueur des ponts du Wraith) Ensuite, la seconde baguette de 10, à 6cm de la précédente. J'évite une mesure en prenant une baguette de 6
On passe à l'autre bout de la goulotte, en positionnant une baguette de 10 à 8cm du bord. On pourrait éviter de mesurer grâce à une baguette de 6 + une en travers car elle fait 2cm de large. Pour la séparation en 2 des petites cases du H, je marque au crayon le centre des baguettes que j'aligne ensuite ce qui donne ceci La première goulotte est terminée, on peut attaquer la seconde
Même combat, avec d'autre dimensions, ici 16cm du bord, j'utilise 1 baguette de 6 et une de 10 pour ne pas mesurer A l'autre bout, j'ai choisi un espace de 10cm que je ne mesure pas grâce aux baguettes de ... 10 Il y en a qui suivent Je fini les H comme l'autre goulotte, et voici le principal achevé
Bon, maintenant, on voit bien que les bord du J-PitMat ne sont pas super alignés, et le plateau était aussi brûlé sur les cotés, en plus j'ai une belle trace de la lame circulaire ! Donc si vous avez retenu, j'utilise de nouveau la ponceuse a bande retournée. Ce qui donne un bien meilleur aspect esthétique

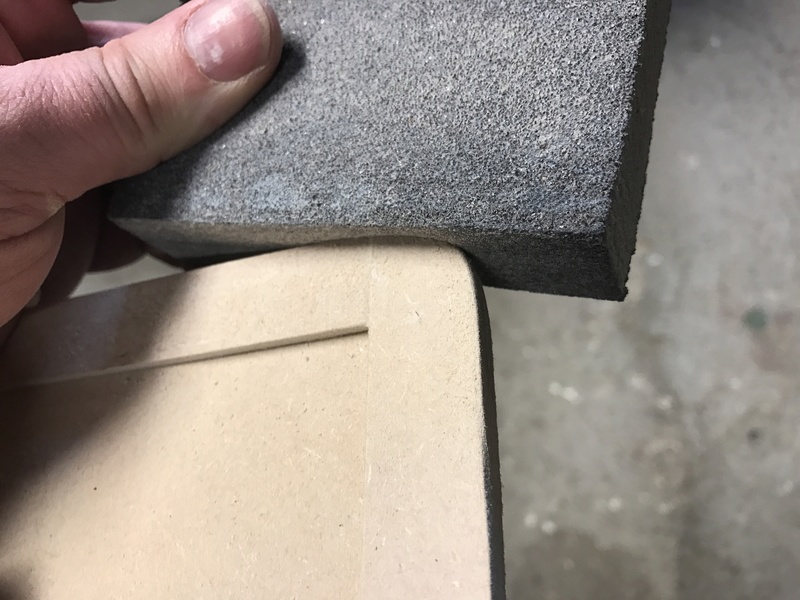

Maintenant que les 4 cotés sont propres, j'arrondis les angles. Pour le tracé, c'est là que j'utilise la rondelle. et je passe l'angle, toujours sur la ponceuse à bande J'adoucis les angles à l'éponge à poncer
Nous allons attaquer la finition, aussi, j'enlève toutes les pointes, je gomme les traits de crayon, et je ponce l'ensemble en insistant sur les angles afin de les arrondir. J'applique sur l'ensemble une couche de bouche pores (ou de fond dur) car le médium boit beaucoup. Pendant que ça sèche, je vais faire un tour dans la cuisine, car moi aussi, j'ai soif !
Une fois sec, je ponce le tout à l'éponge abrasive Si cela le nécessite, vous pouvez passer une 2e couche de bouche pores, mais bien sûr, il faudra reponcer derrière Après cela, je vernis l'ensemble à la bombe, car j'en ai dans l'atelier, et je suis devenu un peu fainéant J'ai mis 2 couches également, en ponçant entre les 2
Comme je décide d'appliquer de l'adhésif sur les surfaces de travail, je les ponce légèrement Puis, j'enlève la poussière à la brosse plate
J'utilise ensuite ma découpeuse numérique reliée à l'ordinateur, et grâce à un tracé illustrator, je découpe mon rouleau de vinyl blanc brillant. Un cutter pourra aussi faire l'affaire, mais c'est plus long, surtout pour les arrondis dans les angles Voici le vinyl présenté devant les cases du J-PitMat
1 par 1, je décolle le vinyl et le colle dans les cases correspondantes Ce qui fait déjà un beau rendu pour la 1re goulotte, je fais ensuite la seconde... Sur le plateau, les outils pour m'aider à la pose du vinyl : -Stylo pointe métal pour percer les éventuelles bulles -Pic à brochette en bois pour bien appliquer le vinyl dans les angles -Raclette en feutre pour appliquer le vinyl sans le rayer -Raclette en plastique pour chasser l'eau savonneuse -Pince à écheniller qui me sert aussi à saisir les petit morceaux de vinyl
puis je passe au carré central. Mais comme il s'agit d'une surface importante, je place le vinyl à l'eau très légèrement savonneuse. C'est la technique que j'utilise quand je fais le stickage de vitrine des commerçants, ou les véhicules. C'est une des choses que je fais dans ma boite "Ze Red Fish" Ze Red Fish ! | Infographie, création internet et impression Je pulvérise aussi le coté collant du vinyl Et avec la raclette jaune, je chasse l'eau sous le vinyl en plusieurs passes
